Bilder der Kabeltrassenplanung

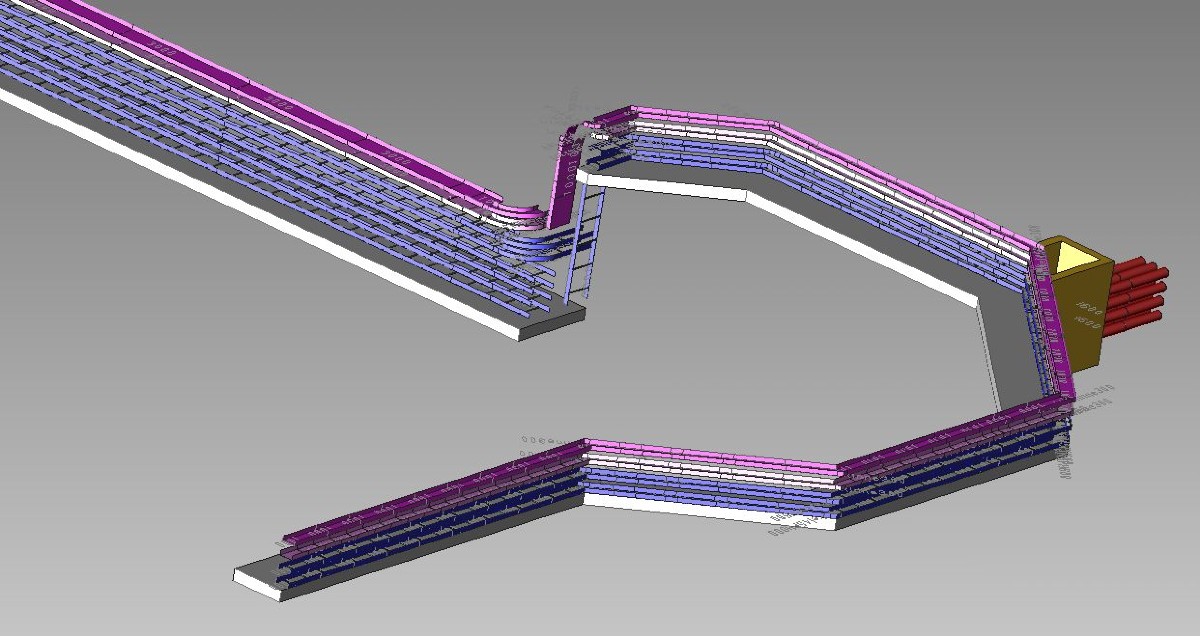

Nachfolgende Bilder zeigen das Modell einer

3D- Kabeltrassenplanung in verschiedenen Ansichten. Der geneigte Betrachter wird erkennen, dass die Pritschen leiterähnlich und die Kabelrinnen wannenähnlich dargestellt sind. Aus diesem Modell wurden die Stücklisten des Trassenmaterials extrahiert.



Weiterhin ist ein Kabelziehschacht mit einem abgehenden Kabelleerrohrpaket erkennbar.







In den unteren beiden Bildern sieht man die Kabeltrassenplanung im dazugehörigen Schalthaus. Oberhalb des aufgeschnittenen Fußbodens befinden sich die Schaltschränke







Steigetrassen mit Vertikalbögen

Steigetrasse mit Vertikalversprung
